名古屋大学高等研究院/未来材料・システム研究所の王 嘉 YLC特任助教、天野 浩 教授らの研究グループは、窒化ガリウム（GaN）と金属マグネシウム（Mg）の簡単な熱反応により、独特な超格子注1)構造が形成されることを明らかにしました。これは、初めて単原子層（二次元）の金属が半導体材料に挿入されたことを確認した例であり、半導体ドーピングと弾性力学に関する新たな洞察を提供しています。これにより、P型窒化ガリウムベースのデバイス（発光ダイオード、レーザーダイオード、および電力制御機器）の性能向上が期待され、幅広い分野への応用が見込まれます。
【研究概要】
置換型マグネシウム（Mg）原子によるドーピングにより、P型窒化ガリウム（GaN）が実現されて以来、青色発光ダイオードなどの急速かつ持続的な発展が現代生活に大きな影響を与え、カーボンニュートラル社会への貢献が進んでいます。MgはGaNのP型伝導性を生み出す唯一の不純物元素として知られていました。しかし、GaNにおけるMgドーピングの完全なメカニズム、特にMgの低い固溶限とその偏析挙動は依然として不明です。この不確実性は、発光ダイオード、レーザーダイオード、パワートランジスタなどのGaNベースのデバイスの最適化を制限しています。
本研究では、大気圧下でGaN上に金属Mg膜をアニーリングすることにより、Mg挿入GaN型超格子（英：Mg-intercalated GaN superlattices、略：MiGs）が自発的に形成されることを観察しました。これは、二次元金属が半導体材料に挿入された初めての例であり、各Mg単原子層が六方晶GaNの複数の原子層の間に周期的に挿入されています。この独特な挿入メカニズムを「侵入型挿入」と名付け、その特徴は挿入面が母材の格子原子を置換せず、母材原子層の連続性と完全性を保持する点にあります。また、Mg挿入層が母材原子層に垂直な一軸圧縮ひずみを大幅に誘発します。その結果、Mg挿入GaN型超格子内のGaN層は、薄膜材料として記録された中で最も高いものの一つである10％以上の超高弾性ひずみ（20GPa以上の弾性応力に相当）を示します。このひずみはエネルギーバンド構造を変え、圧縮方向に沿った正孔輸送を大幅に向上させます。さらに、二次元Mg層はGaN極性の独特な周期的転移を誘発し、分極電場誘導の空間電荷を生成します。これらの特性は、半導体ドーピングとP型導電性向上に関する新しい洞察を提供するとともに、ナノ材料や金属–半導体超格子および弾性ひずみ工学にも新しい視点をもたらします。
本研究成果は、2024年6月5日付英国科学雑誌「Nature」のオンライン版に掲載されました。また、2024年7月4日の印刷版に掲載予定です。
【研究背景と内容】
窒化ガリウム（GaN）は、III族窒化物の代表として、直接遷移型で広い禁制帯を持つ特性から、LED照明や半導体レーザーに広く応用されています。また、電力制御デバイス（電気自動車や急速充電器の重要なコンポーネントを含む）分野において従来のシリコンベースの半導体より優れており、社会実装が進んでいます。GaNベースの電子デバイスの性能向上は、省エネ社会の実現とカーボンニュートラルの目標達成において重要な意義を持ちます。
しかし、GaNのP型ドーピング注2)は長年にわたり困難な課題であり続けています。初めてGaNのP型ドーピングが実現してから35年以上が経過しましたが、マグネシウム（Mg）は依然として唯一知られているGaNのP型ドーピング不純物元素です。GaN中のMg原子の拡散挙動やドーピング活性化のメカニズム、特にGaN格子内でのMgの低い固溶限と容易な偏析特性については十分に理解されておらず、これが光電子および電力制御デバイスにおいてP型窒化ガリウムが本来の優れた性能を発揮することを制約しています。
【研究成果】
本研究では、GaN上に金属Mgを堆積した後にアニーリングすることで、GaN表面に非常に特異な単原子層Mgが周期的に挿入されるインターカレーション現象注3)を発見しました。走査透過電子顕微鏡技術を用いて、GaNとMgの原子層が交互に配置された超格子構造を観察しました（図1）。この二次元(2D)-Mg挿入GaN型超格子（英語：Mg-intercalated GaN superlattices、略称：MiGs）という新構造の発見は、半導体材料の新型ドーピングメカニズムや薄膜材料の新型ひずみメカニズム密接に関係しています。
また、GaNとMgの格子定数注4)を調べたところ（図2）、GaNはイオン結合と共有結合の混合構造を持つ広禁帯半導体であり、Mgは金属結合を持つ金属材料であるにもかかわらず、両者は同じ六方最密充填構造を持ち、格子定数の差異は無視できるほど小さいことがわかりました。GaNとMgの格子構造が「一致」しているという自然界の珍しい偶然により、この超格子の自発形成に必要なエネルギーが大幅に低減され、その自発的形成に重要な役割を果たしています。同様に、GaNとMgの完璧な格子一致に基づいて、MgがGaN内で共析出相を形成しやすい傾向を説明することができ、MgがGaN格子内で低い固溶限と容易に偏析する特性の謎を解明しています。
さらに、2D-Mg原子層はGaNのGa極性とN極性の反転を実現できます。このような極性反転は、N原子がはっきり見えるiDPC-STEM注5)顕微鏡写真によって確認されています（図3）。図3のfのように、2D-Mgの間の一列のGaNは、上から下に向かって、N極性からGa極性へと徐々に移行しています。このような極性の変化（自発分極および圧電分極を含む）は、空間電荷を誘発する可能性があり、その原理は組成変調AlGaN中の空間電荷の生成に類似しています。したがって、2D-Mg原子面の周期的な挿入により、空間負電荷が生成され、それに伴い正孔が生成される可能性があります。このような新しい「2D-Mgドーピング」現象は、従来の置換型0D-Mgドーピングメカニズムとは異なります。
また、これまで材料界で発見された挿入メカニズムとは異なり、MiGs構造では外来元素の単原子面が基体に挿入されますが、全層を貫通するもの（MAX相注6)を代表）ではなく、常に母材内に埋め込まれています。さらに、外来原子は常に母材原子の格子間位置にあり、置換位置（GPゾーン注7)を代表）にはありません。図4のaに示されているように、挿入面は母材の格子原子を置換せず、母材原子層の連続性は挿入面によって破壊されず、完全性が保持されています。キャリアがこれらの母材原子層の面内を移動する際の散乱確率は低くなります。この独特な挿入メカニズムを侵入型挿入と名付け、MiGs構造の存在がこの挿入型挿入の実例であるとしています。
侵入型挿入の独自性は、母材原子層における高い弾性ひずみにもあります。図4のb-dに示されているように、同一の顕微写真において未挿入領域（参照領域）と挿入領域（ひずみ領域）の比較は、MiGs構造が形成されたGaNの超高ひずみを証明しています。GaNの面外弾性圧縮ひずみ注8)は-10％を超えています。こうした高ひずみの観察は、材料界、特に2Dおよび3D材料において非常にまれです。これまでに10％を超える弾性ひずみが観察されたのは、シリコンや銅の1Dナノワイヤ材料のみです。また、GaNはシリコンや銅よりもはるかに高い弾性率（>200 GPa）を持つため、10％を超える弾性ひずみに対応する弾性応力値は20 GPaを超え、実験的に観察された弾性応力の記録を更新しました。
半導体薄膜材料にとって、弾性変形はエネルギーバンド構造に変化をもたらします。本研究の密度汎関数理論注9)の結果は、一軸圧縮ひずみがGaNの禁制帯幅を増加させることを示しています。この禁制帯幅の増加は、STEM-CL注10)により確認されました。
GaNの価電子帯構造は、重い正孔帯（HO）、軽い正孔帯（LO）、およびスピン軌道分裂帯（SO）の三つのバンドで構成されています。GaNがc軸に沿って圧縮ひずみが-10％に達すると、スピン軌道分裂帯は重い正孔帯と軽い正孔帯を超えて価電子帯の頂点に上昇し、価電子帯分裂エネルギー注11)の反転が起こります。この価電子帯構造の反転は、正孔の有効質量を低下させます。なぜなら、スピン軌道分裂帯における正孔のc軸方向の有効質量は、重い正孔の約1/10であるためです。したがって、十分な圧縮変形が加わると、GaNの圧縮方向における正孔の移動度は数倍に増加し、P型GaNのその方向における導電率も数倍に向上します。大阪大学の研究者らはテラヘルツ時間領域エリプソメトリー（THz-TDE）注12)技術を使用して、この効果を確認しました。THz-TDEは面外導電率成分を測定する技術で、従来のホール効果ヴァン・デル・パウ法注13)に比べて、面内導電率しか測定できないという限界を克服しています。MiGs構造を持つP型GaNサンプルでは、THz-TDEで測定した導電率が6倍に向上しました。この向上は、MiGs構造と通常のP型GaNの平均的な結果を含んでいるため、MiGs単独の導電率はさらに高いと推測されます。一方、MiGs構造を含むP型GaNの平均正孔有効質量は元の1/3に減少しており、MiGs構造が正孔の有効質量を低下させることを定性的に証明しています（図5）。
電子デバイスの応用例として（図６）、低ドーピングのN型GaN表面にMiGs構造を構築すると、ショットキー障壁注14)の高さが上昇し、これは2D-Mgによる空間負電荷の誘発を如実にに示しています。さらに、別の応用例として、GaN表面のMiGs構造は、P型GaNのオーミック接触注15)を実現するのに役立ちます。オーミック接触の実現は半導体デバイスの基本要件ですが、P型GaNの良好なオーミック接触の実現は、長らく関連する半導体産業のボトルネックでした。図6に示されているように、低温および短時間のアニーリング条件ではMiGs構造が形成されておらず、このサンプルは電流-電圧特性テストでオーミック接触を示しませんでした。しかし、550〜600度（具体的な温度は初期のP型GaNのMgドーピング濃度による）で10分間アニーリングした場合、サンプルにはMiGsの初期形成の特徴が見られ、その電流-電圧特性曲線は明らかなオーミック接触特性を示し、優れた線形性を持っていました（図6の青い線）。これは、MiGs構造の形成がP型GaNの垂直方向の導電率を向上させたためです（有効質量とドーピング濃度の2つのパラメータに反映されています）。
【今後の展望】
Mg挿入GaN型超格子構造と2D-Mgドーピングメカニズムの発見は、GaN半導体と金属Mgの「奇妙な相互作用」を再び描き出しました。この研究は、金属-半導体超格子のバンド構造や伝導特性の新しいプラットフォームを提供し、半導体のドーピングメカニズムや材料科学の基礎研究に新しいテーマをもたらします。また、簡単で低コストな合成方法により、GaNベースの電子デバイスの性能が大幅に向上し、産業的価値が期待されます。最後に、自然界で自発的に形成されたMiGs構造の初期観測から、均一に分布するMiGs構造の精密な人工合成へと研究を進めることが今後の課題となります。
【参考図】

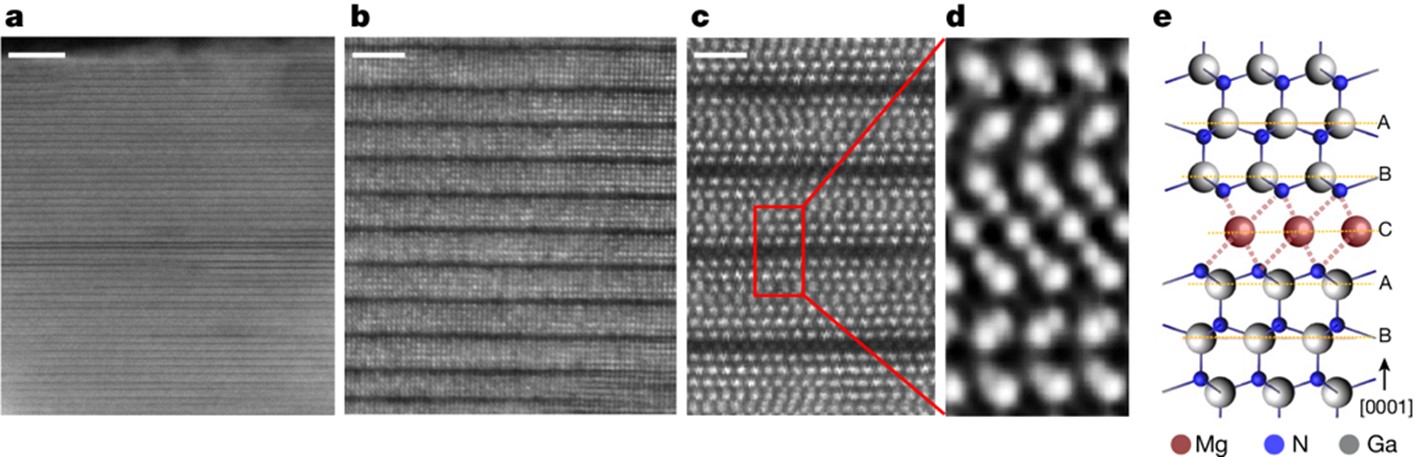

図1. 2D-Mg挿入GaN型超格子（MiGs）の構造写真と原子示意図。a–c: 段階的に拡大された断面HAADF-STEM注16)画像が2D-Mg挿入GaN型超格子の典型的な構造を示している。暗い線は単原子の2D-Mgシートを示し、c軸（[0001]方向）に垂直である。スケールバー：10nm（a）、2nm（b）、1nm（c）。d: iDPC-STEM画像（cの赤枠内の領域の拡大図）で、超格子の典型的な繰り返し単位構造が示されており、構成するGa、N、Mg原子が明確に見える。e: dの超格子構造の模式図で、構成原子の位置を詳細に示している。

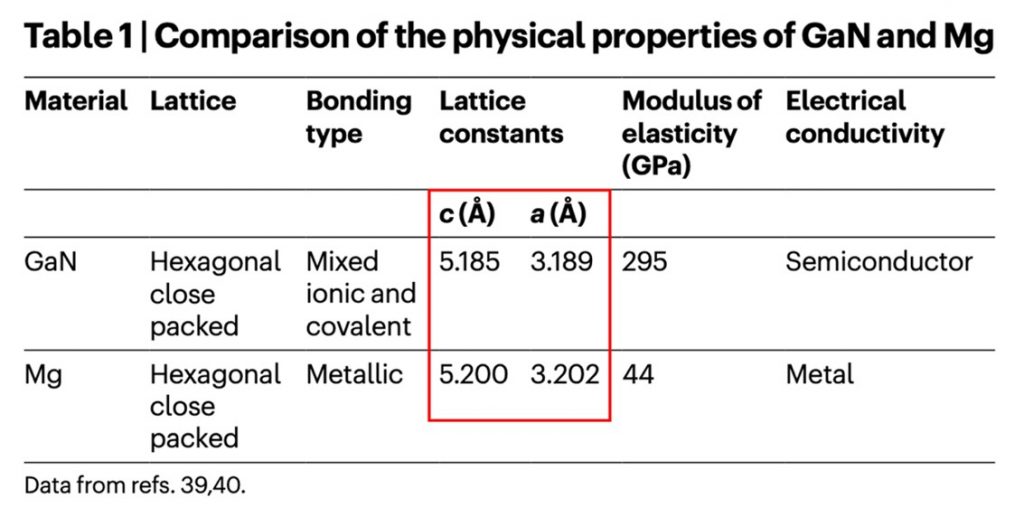

図2. GaNとMgの関連性質の比較

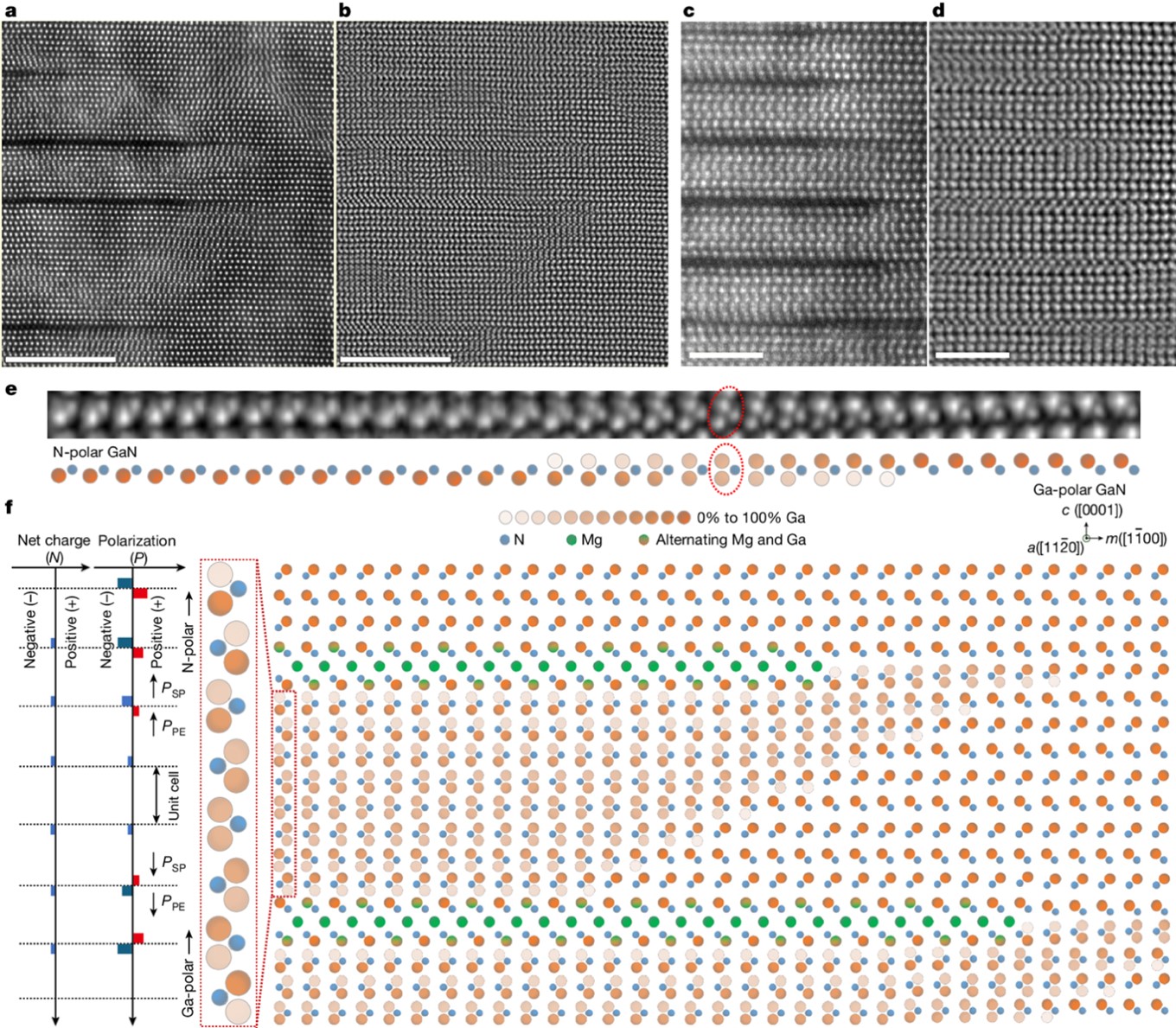

図3. 2D-Mgドーピングのメカニズム示意図。a,b: 同じ領域のHAADF-STEM (a) および iDPC-STEM (b) 画像で、[11-20]ゾーン軸（a軸）に沿った垂直に整列した2D-Mgシートの端を示している。c,d: 同じ領域の[11-20]ゾーン軸（a軸）に沿った拡大HAADF-STEM (c) および iDPC-STEM (d) 画像。スケールバー、10nm (a–d)。e: 上部、GaNの単層を原子レベルで解像するiDPC-STEM画像で、数原子にわたる極性の徐々の遷移を示している。N原子は元の位置に留まりますが、Ga原子はN原子に対して下部位置（N極性）から上部位置（Ga極性）へと遷移する。赤い楕円は、極性遷移領域内のGaNの線（a軸に沿い、ページに垂直）を強調している。下部、iDPC-STEM画像に示された遷移を説明する模式図。f: 2D-Mg層のペアの端の領域の模式図で、N極性からGa極性へのGaNの極性遷移がMgシートに垂直および平行に発生することを強調している。特定のサイトでのGa占有率の勾配は、さまざまなオレンジ色の濃淡（0％から100％）で表され、Gaの平均占有率を示している。多色の記号は、a軸に沿ったMgとGaの交互占有を表している。左側、極性遷移から生じる正味電荷が示されており、c軸に沿った分極場P（自発分極 PSPおよび圧電分極 PPE）の変化を含む。これにより、分極場Pの勾配から生じる不均衡な分極誘導電荷Nが生じる。N = 1/q|∇⋅P| であり、qは素電荷である。

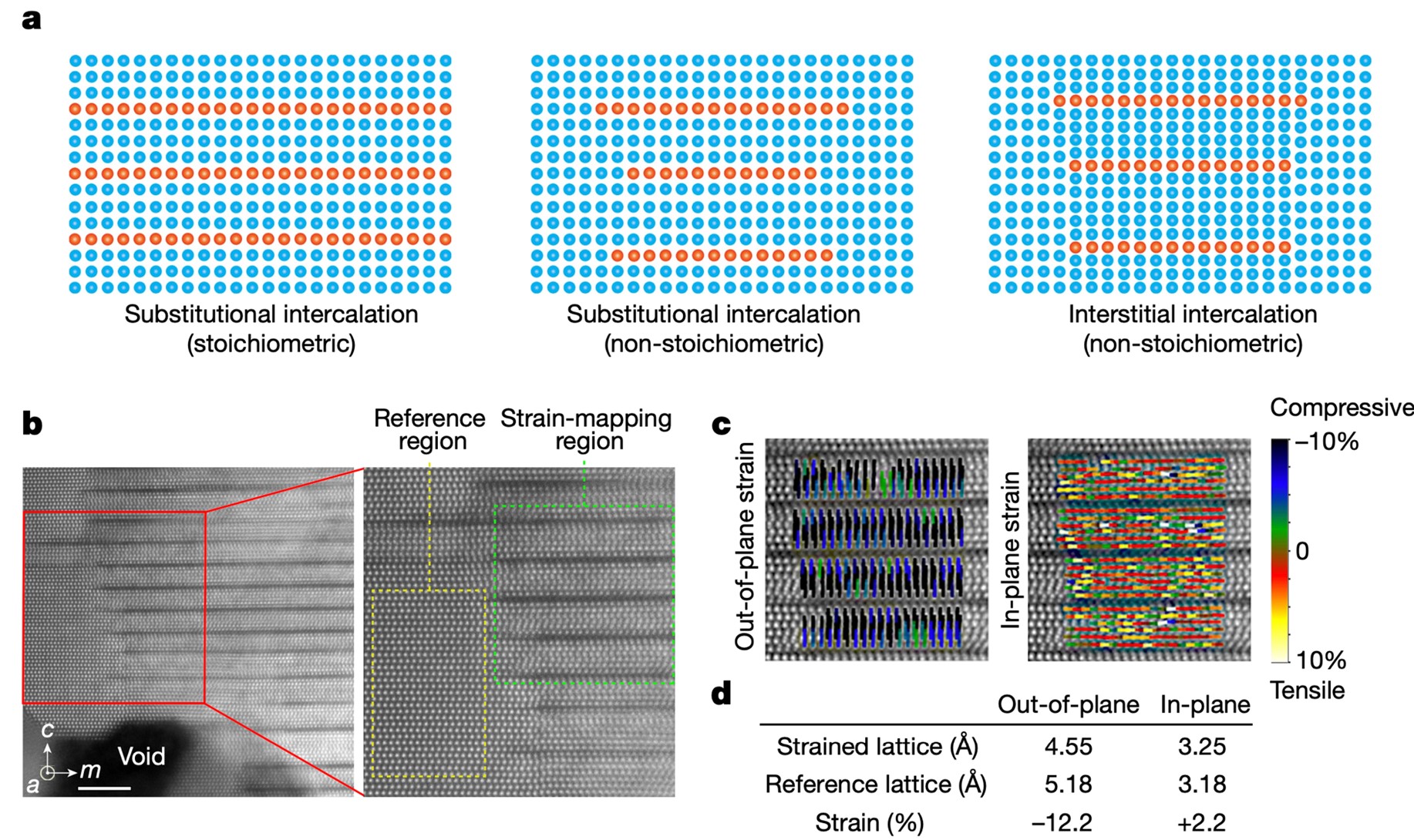

図4. 侵入型挿入の特徴。a: 2つの置換型挿入モード（MAX相とGPゾーンを代表）と新しく発見された侵入型挿入モードの比較示意図（MAX相（左）、GPゾーン（中央）、およびMiGs構造（右）を表している）。b: ドリフト補正された原子分解能のHAADF-STEM画像で、MiGs構造の典型的な領域と空隙（左）を示している。スケールバー、5nm。拡大図（右）では、ひずみマッピング領域と参照領域がそれぞれ緑と黄色の破線のボックスで区切られている。c: 面外（εc、左）および面内（εa、右）のひずみ分布は、ひずみマッピング領域での原子ごとの距離測定を示している。d: cにおける平均格子定数およびひずみ値のまとめ。

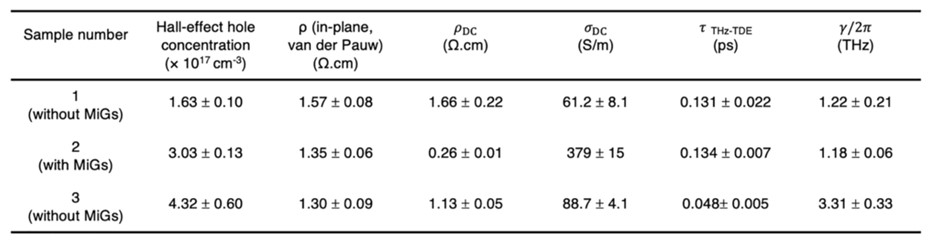

図5. テラヘルツ時間領域エリプソメトリ（THz-TDE）実験の結果。THz-TDEで測定された導電率（面内および面外成分を含む）とホール効果Van der Pauw法で測定された導電率（面内成分のみ）の比較。

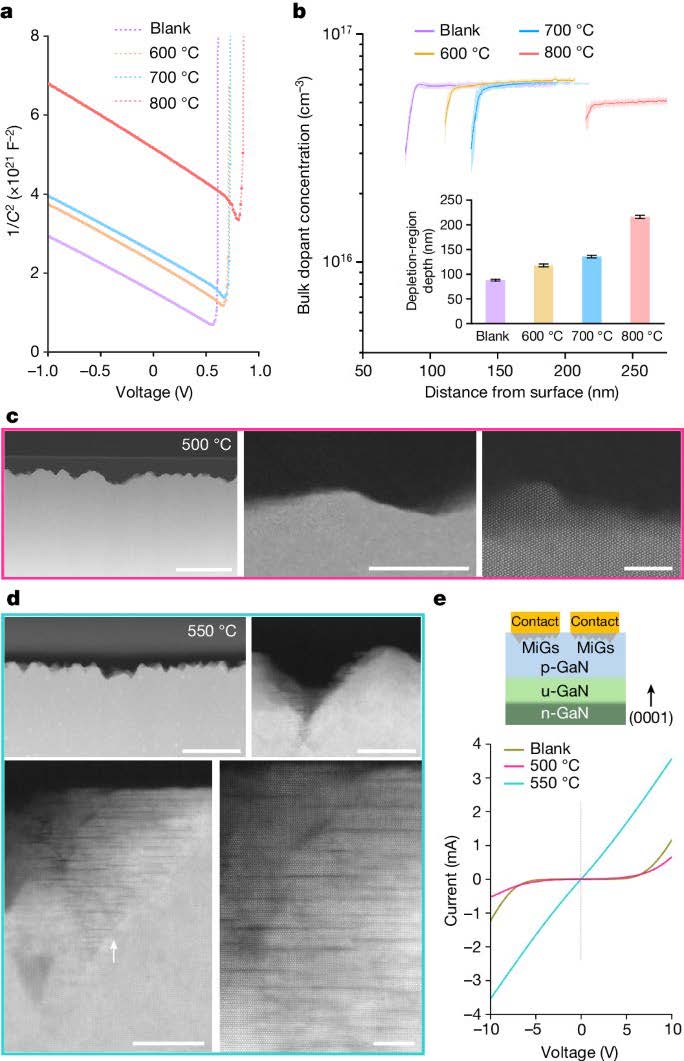

図6. MiGs構造がGaNのショットキー障壁とオーミック接触に与える影響。a: N型（0001）GaNエピ層が積まれたN型GaN基板上で、Mgと共にアニールした容量–電圧特性（1/C²–V曲線）が、対照試料と比較されている。周波数：100 kHz、交流レベル：20 mV。b: 表面からの深さに対するバルクドーパント濃度が1/C²–V曲線から抽出されている（誤差範囲、標準偏差、n = 5）。挿入図： N型（0001）GaNにおける、異なる温度でMgと共にアニールした場合の異なる空乏層深度がブランクサンプルと比較されている（誤差棒、標準偏差、n = 5）。c: 段階的に拡大されたSTEM画像が、500℃で10分間Mgと共にアニールされた初期のP型GaNエピ層が粗い表面を示すが、Mg挿入の兆候はないことを示している。スケールバー：200 nm（左）、20 nm（中央）、5 nm（右）。d: 段階的に拡大されたSTEM画像が、U-GaN（意図的にドープされていないGaN）/N型GaN基板上のP型GaNエピ層が550℃で10分間Mgと共にアニールされ、粗い表面を示し、初期段階のMiGs構造の形成を特徴とするMg挿入の矢印を示している。スケールバー：200 nm（左上）、20 nm（右上）、20 nm（左下）、5 nm（右下）。e: 500℃（10分間）および550℃（10分間）で選択領域パターン化された金属Mg薄膜と共にアニールされたP型GaNサンプルの電流–電圧（I–V曲線）特性が、対照試料と比較されている。
