　未来材料・システム研究所 武藤 俊介 教授、唐 龍樹（博士後期課程学生）らの研究グループは、トヨタ自動車（株）、日本電子（株）との共同研究で、当研究所の反応科学超高圧走査透過型電子顕微鏡（RS-HVSTEM）^注2）と四重極質量分析装置（QMS）^注3）を組み合わせた装置を開発し、電子顕微鏡内で自動車の排気ガス浄化触媒の酸化還元反応^注4）の様子を原子レベルで記録すると同時に、触媒反応で生成・転換されるガスを実時間で検出、触媒反応の詳細を原子・分子レベルで明らかにすることに成功しました。
　本研究では、ジルコニア（ZrO₂）担持金属Rh微粒子をモデル触媒試料として用い、電子顕微鏡ガス環境セル^注5）内の試料室にNOガスを導入し、段階的に試料温度を上昇させて電子顕微鏡観察すると同時に試料室内で起こった化学反応で生成、転換されるガスをQMSでモニターしました。Rh微粒子の酸化物層は、電子エネルギー損失分光法^注6）によって、通常の安定な酸化物絶縁体Rh₂O₃相ではなく、金属的性質をもつRhO₂相であることが分かりました。また、試料温度500℃以上では、この表面酸化物層が生成、消滅を繰り返しながらNO分子が表面吸着・反応し、あたかもRh微粒子表面が呼吸しているかのように触媒反応が高い活性で起こっていることも分かりました。
　触媒反応が表面原子の動きとしてとらえられただけでなく、質量分析スペクトルは化学反応中のガス生成・転換の時間変化を示します。化学反応速度方程式によって、このスペクトルを解析することによって、反応の活性化エネルギーを計算することができます。このことで上記500℃を境に触媒反応の機構がモードスイッチすることも明らかになり、実際の触媒使用温度である高温側で急激に触媒活性が高まることも示されました。
　本研究では、これまで誰も直接見ることのできなかった触媒反応を原子・分子の動きとしてとらえるとともに、生成される反応ガスを検出・分析することを可能としました。今後、この実験システムを利用して、触媒反応活性の粒子径、粒子形状、結晶格子欠陥、結晶表面指数、合金化などへの依存性を構造変化と反応ガス量の両面からデータ収集することによって、実用上最適な触媒設計に貢献することが期待されます。
　本研究成果は、2025年3月12日（日本時間）付エルゼビア社の発行する科学雑誌『Nano Today』にオンライン掲載されました。

　実際の自動車に搭載されている排気ガス浄化触媒では、白金、パラジウム、ロジウムなどの金属微粒子の表面に排気ガスに含まれるCO、HC、NO_xが吸着、酸化還元反応により浄化されます。より高性能な触媒開発のためには、実際の酸化還元反応が金属微粒子のどこで、いつ、どのように起こっているかを明らかにすることが重要です。金属微粒子は数～数十ナノメートルという小さなサイズのため、実際にガス環境下で化学反応が起こっている様子を観察するためには、ガス環境セルと呼ばれる特殊な仕組みを搭載した電子顕微鏡が必要になります。名古屋大学未来材料・システム研究所超高圧電子顕微鏡施設では、世界で唯一のガス環境セルを搭載した超高圧電子顕微鏡を日本電子（株）と共同開発（RS-HVSTEMと命名）し、これまでさまざまなガス中での化学反応に伴う構造変化を原子分解能で観察してきました[1]。しかし、一般に電子顕微鏡で用いられる電子エネルギー損失分光や蛍光X線分光^注7）による元素分析法の感度では、実際に起こっている化学反応に伴う分子の生成・転換を直接検知することは困難でした。また、固体に比べ反応に寄与しているガスの密度は大変小さく、像として観察することも容易ではありません。そこで、日本電子（株）と共同で、高感度のQMSをこの顕微鏡のガス環境セル部分に接続し、反応するガス分子や反応の結果生成したガス分子の検出及び分子種特定が可能となる複合装置を開発しました（図1）[2,3]。
　この装置の実際の触媒反応への応用として、トヨタ自動車（株）と共同研究を行っているNOガス浄化のモデル触媒であるジルコニア（ZrO₂）担持金属Rh微粒子系において、触媒反応時のRh微粒子の構造変化を原子分解能で実時間記録すると共に、NO分子の分解及びN₂、O₂ガスへの転換をQMSで同時に検知することに成功しました[4]。
　本研究ではさらにこれらの反応機構を詳細に解析し、微粒子表面のダイナミカルな構造変化と吸着分子の動きを初めて原子レベルでとらえることができました。

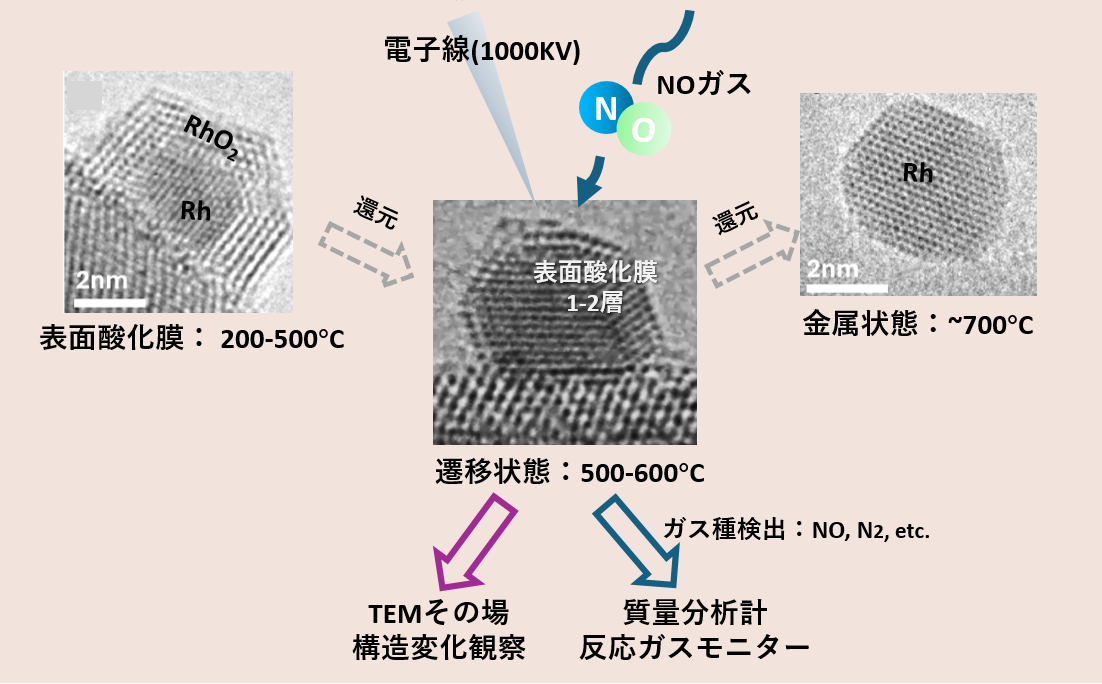

　触媒がほとんど機能しない200℃以下で、NOガス中では、Rh微粒子の表面は酸化膜で覆われており、温度が上昇するにしたがってRh表面が還元され酸化膜層の厚さが減少します（図2）。およそ300℃以上の温度でQMSにおいてNOの消費とN₂の生成が同時に捉えられます。このとき、Rh微粒子の表面では、フラットな結晶面上で酸化膜層の生成・消滅が繰り返し起こり、隣接する低次結晶面が接続する稜部分では激しい原子列の動きが観察されます（図3）。また、段階的な温度上昇によって、そのたびに触媒反応に伴う反応ガス生成・消費が促進され、次いで、そのガス生成が定常状態に達する様子が捉えられ（図4）、その初期反応速度のアレニウスプロットによってNOガス分解及びN₂ガス生成に伴う活性化エネルギーを評価することができます。
　本研究で開発したシステムによって、これまでのように単に構造変化の動的観察から化学反応の過程を推測するだけでなく、実際にどのような反応が起きているかを同時に確認することが可能となり、構造変化とガス反応過程を直接定量的に結びつける解析へと発展させることができます。このことによって、これまで想像の域を超えることが難しかった現実の触媒反応のミクロな機構が解明され、さらに高性能の触媒材料開発にとって重要な指針を与えることが期待されます。
　本研究は、文部科学省科学研究費助成事業新学術領域研究（課題番号25106004）、同基盤研究A（課題番号26249096）ならびに文部科学省ARIM事業の支援を受けて行われました。
